JLX12832G-509-PN(不带汉字库)
品名: 液晶模块

型号:JLX12832G-509-PN(不带汉字库)

点阵:128*32

外形尺寸:51.7*27.4*4.7mm

视窗尺寸:43.2*12 mm

显示颜色: 白底黑字/黑底白字可选

IC: ST7567

应用范围: 适用于各种仪器仪表,通信设备系统,环保系列,金融系列等
详情

1.产品结构

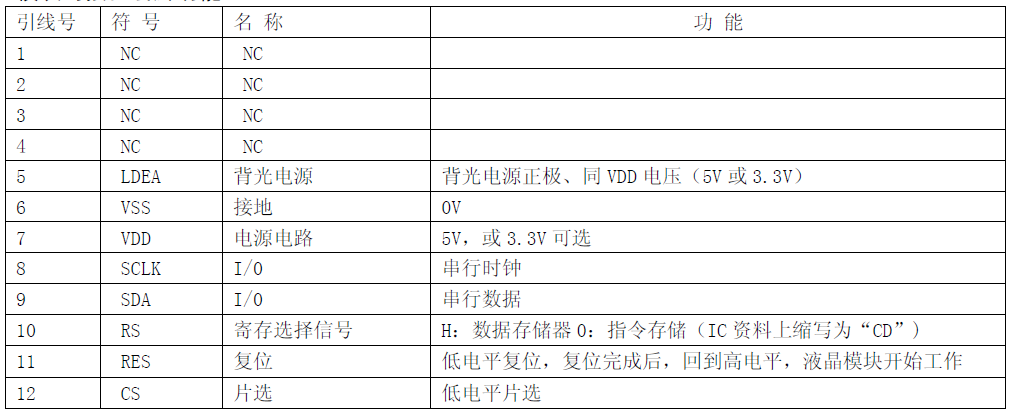

2.引脚功能



3.产品特点:

1.结构牢:背光带有挡墙,焊接式 FPC。
2. IC 采用矽创公司 ST7567,功能强大,稳定性好
3. 功耗低:1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于 100mW);

4. 显示内容:

      ● 128*32 点阵单色图片;
      ● 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8字*2 行。

      ● 按照 12*12 点阵汉字来计算可显示 10 字/行*2 行。
      ● 可显示 16 个*2 行 8*16 点阵的英文、数字、符号。
      ● 可显示 21 个*4 行 5*8 点阵的英文、数字、符号。
5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转 180 度使用)。

6. 接口简单方便:可采用 4 线 SPI 串口
7.工作温度:-20℃ - 70℃;

8.储存温度:-30℃ - 80℃;

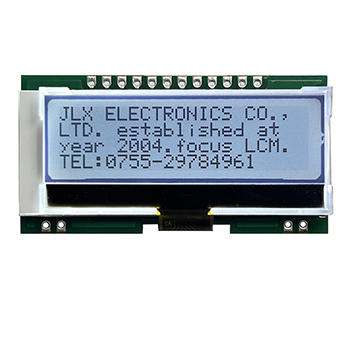

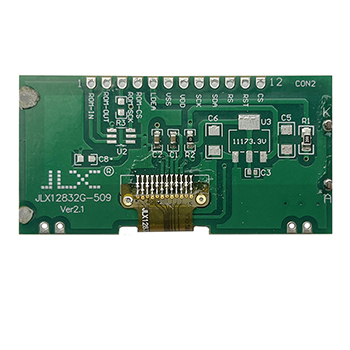

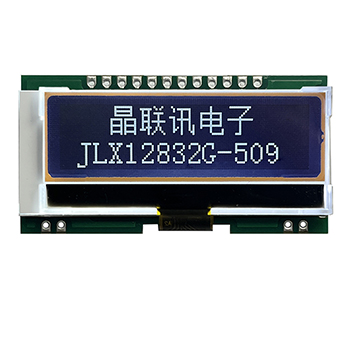

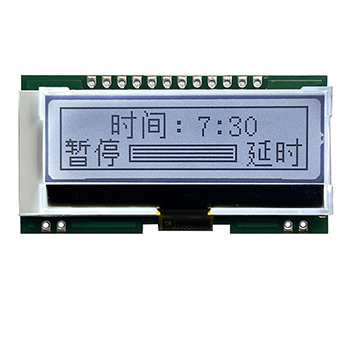

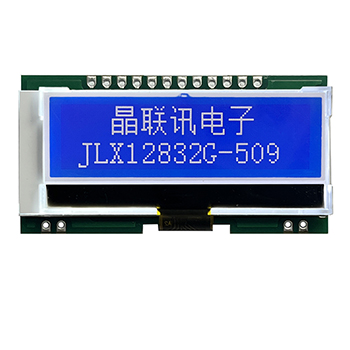

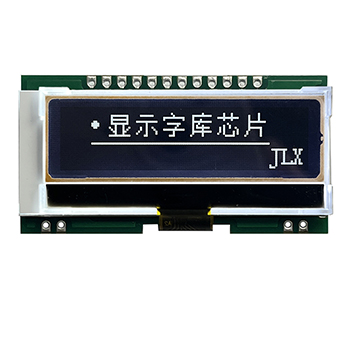

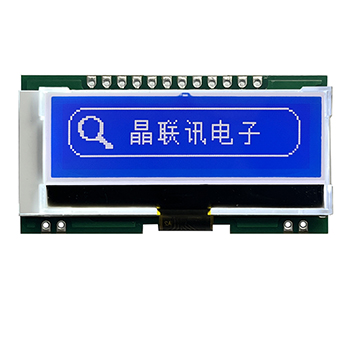

4.产品展示:


JLX12832G-509-PN(不带字库)
