JLX12832G-926-PN(不带字库)
品名:液晶模块

型号:JLX12832G-926-PN(不带字库)

点阵:128*32

外形尺寸:71.35*20.35*3.7mm

视窗尺寸:52*16mm

显示颜色: 白底黑字/蓝底白字可选

IC: UC1604C

应用范围: 适用于各种仪器仪表,通信设备系统,环保系列,金融系列等


详情

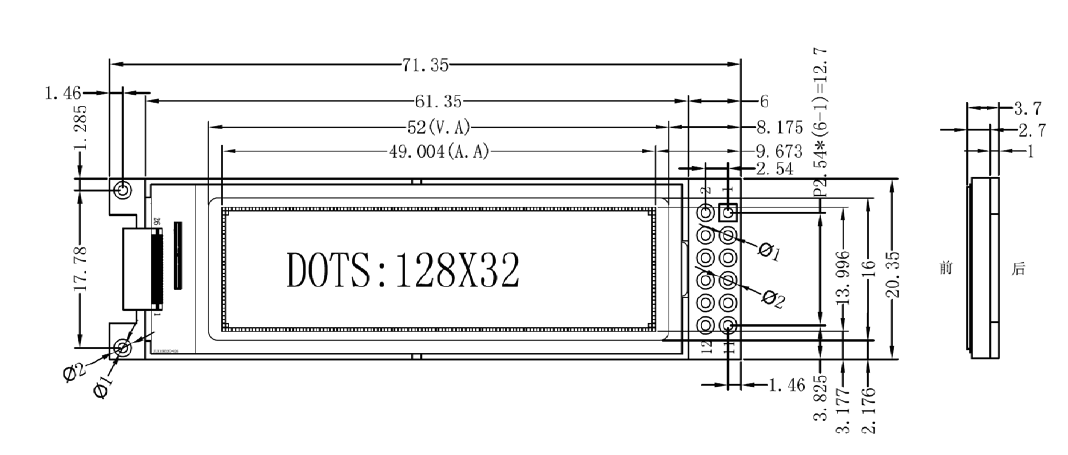

1.产品结构

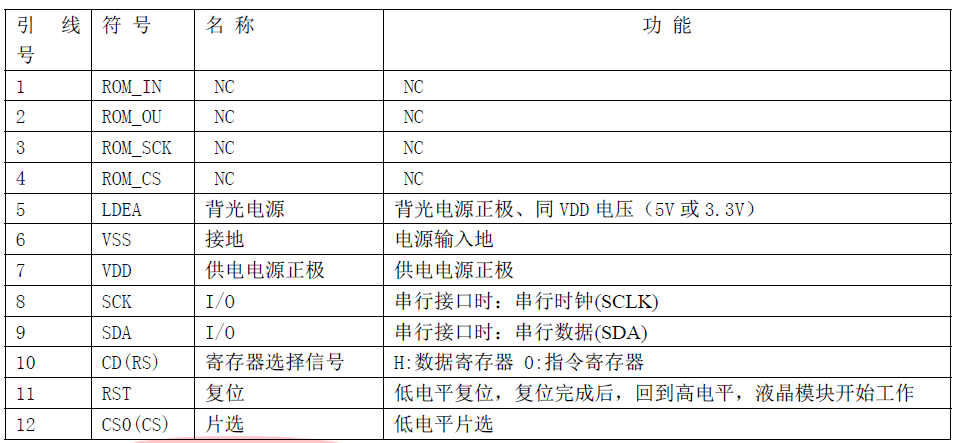

2.引脚功能


3.产品特点

1.结构轻、薄、带背光、焊接式 FPC。
2.IC 采用 UC1604c,功能强大,稳定性好
3.功耗低:当电压为 3.3V 时,功耗低:不带背光 1mW(3.3V*0.3mA),带背光不大于 50mW
(3.3V*15mA);
4.显示内容:

128*32 点阵单色图片;
可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8字*2 行。
按照 12*12 点阵汉字来计算可显示 10 字/行*2 行。
可显示 16 个*2 行 8*16 点阵的英文、数字、符号。
可显示 21 个*4 行 5*8 点阵的英文、数字、符号。

5.指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转 180 度使用)。

6.接口简单方便: 采用 4 线 SPI 串口
7.工作温度:-20℃ - +70℃;

8.储存温度:-30℃ - +80℃;

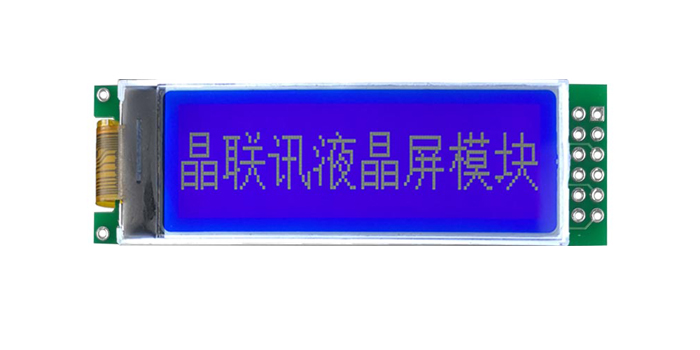

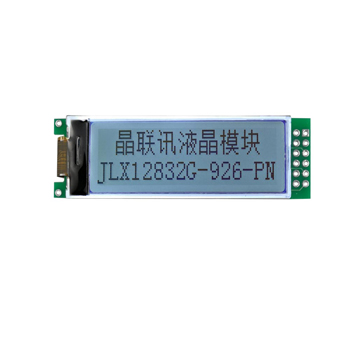

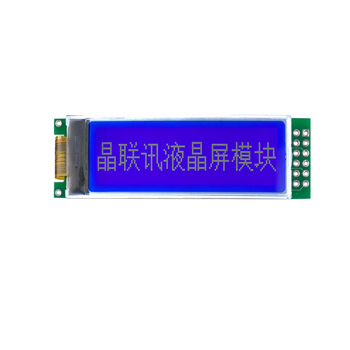

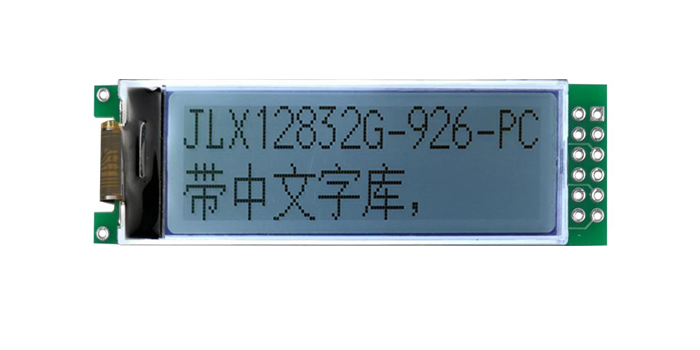

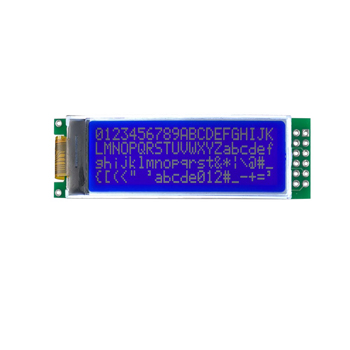

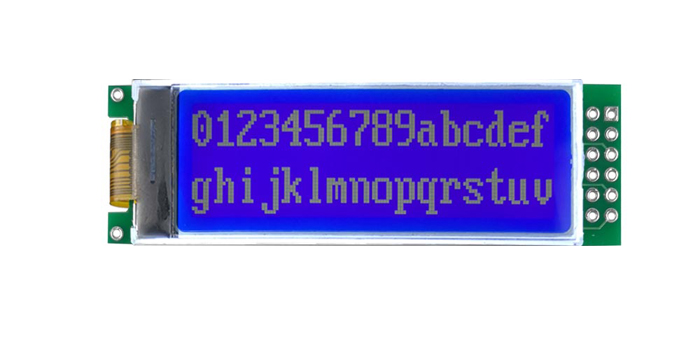

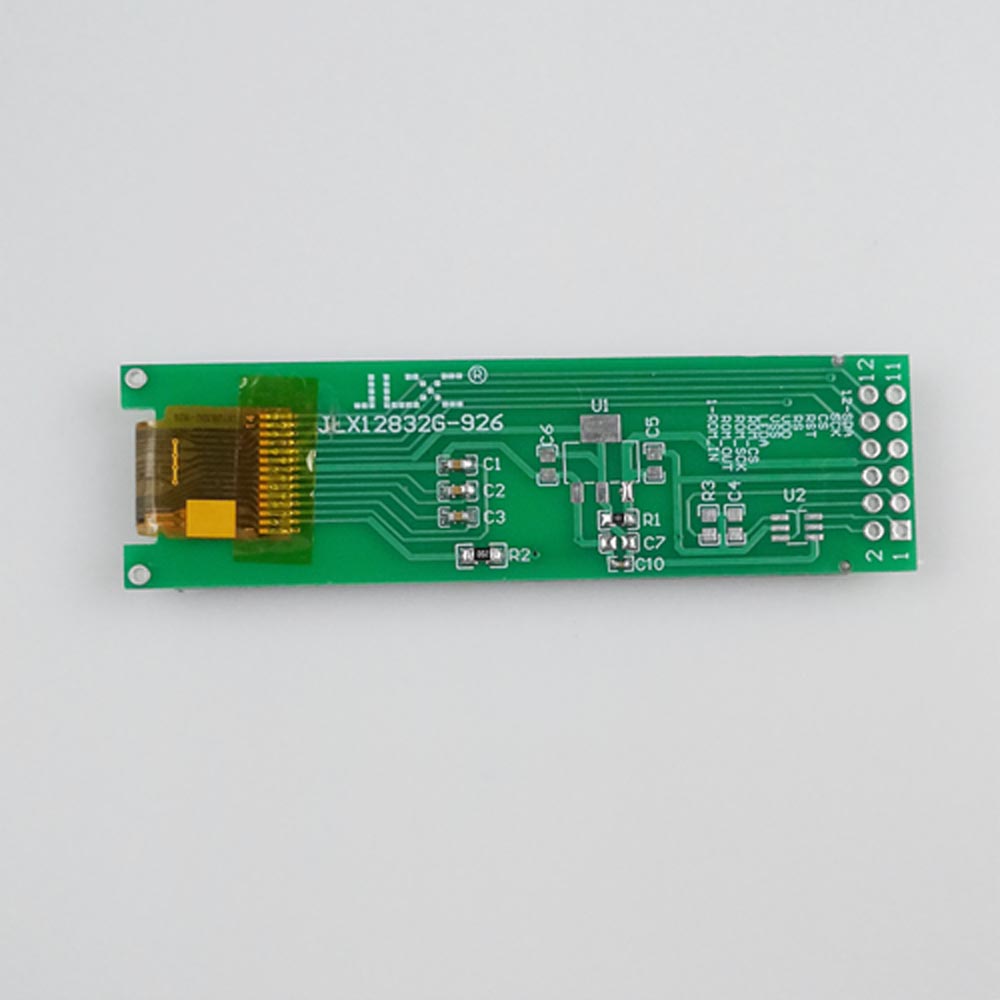

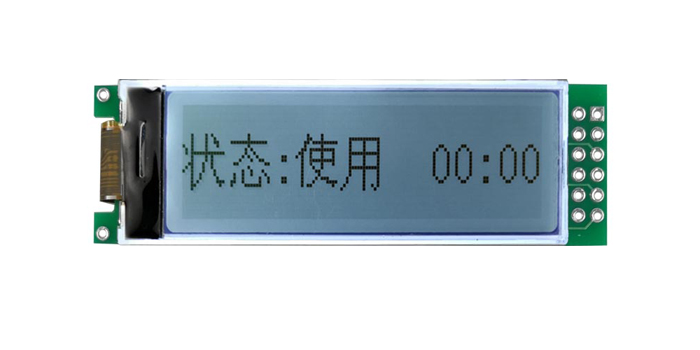

4.产品展示


JLX12832G-926-PN(不带字库)
