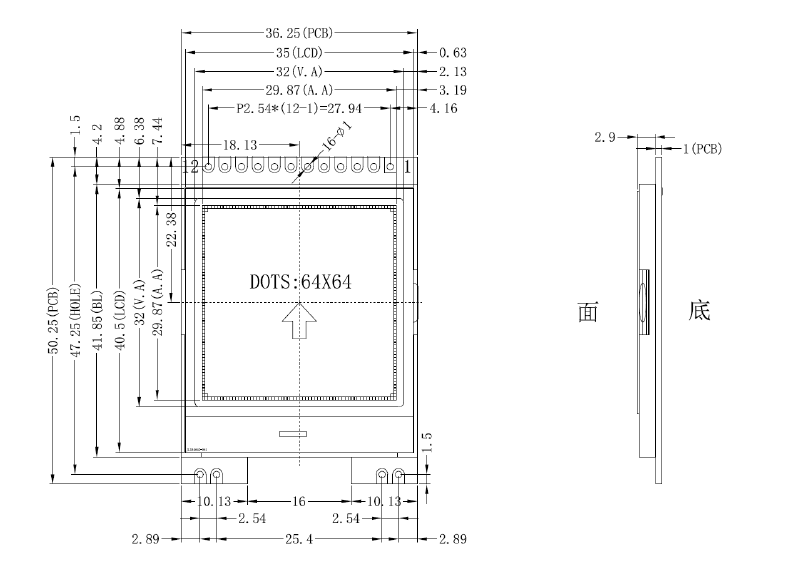

1.产品结构：

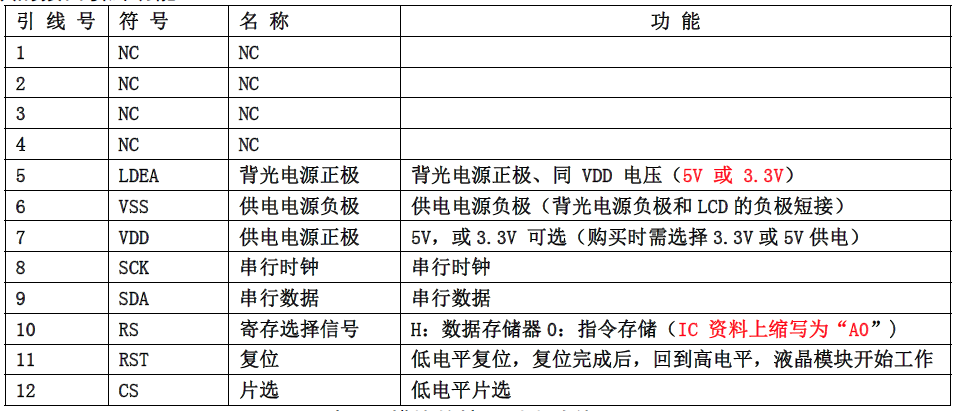

2.引脚功能：

3.产品特点：

1.结构牢：背光带有挡墙，焊接式 FPC。

2.IC 采用 ST7567A,功能强大，稳定性好

3. 功耗低: 不带背光 1mW（3.3V*0.18mA）,带背光不大于 100mW（3.3V*30mA）;

4. 显示内容:

    （1） 64*64 点阵单色图片，或其它小于 64*64 点阵的单色图片;
    （2） 可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 4 字*4 行；

    （3） 按照 8*16 点阵汉字来计算可显示 8 字*4 行；
    （4） 按照 5*8 点阵汉字来计算可显示 10 字*8 行；
5.指令功能强;
6.接口简单方便:采用 4 线 SPI 串行接口。
7. 工作温度: -20℃∽+70℃；
8.储存温度: -30℃∽+80℃；

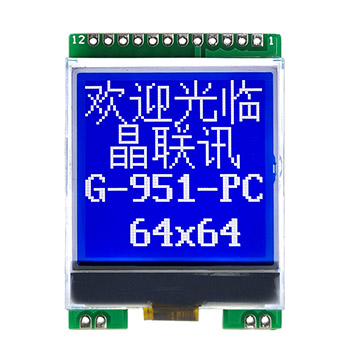

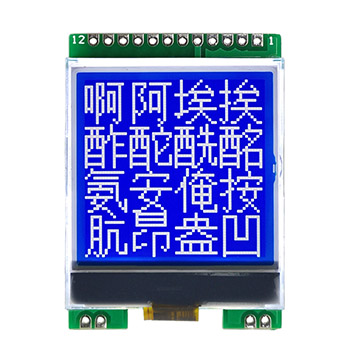

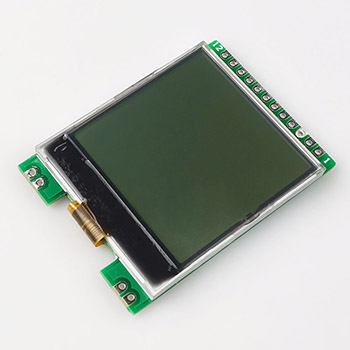

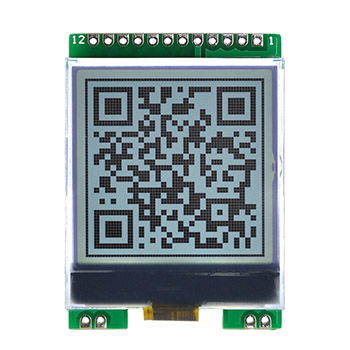

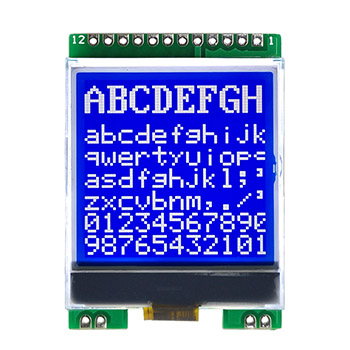

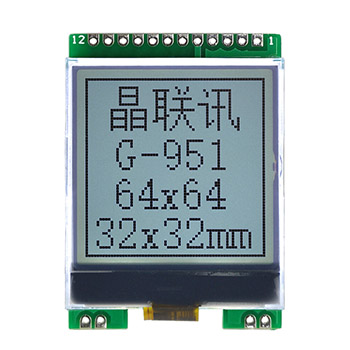

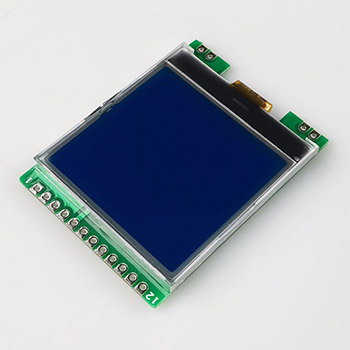

4.产品展示：

JLX6464G-951-PN（不带字库）
