JLX6464G-720-PN(不带字库)
品名:液晶模块

型号:JLX6464G-720-PN(不带字库)

点阵:64*64

外形尺寸:29.74*39.55*5.5 mm

视窗尺寸: 22.5*22.5mm

显示颜色: 白底黑字

IC:  ST7567

应用范围:适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统等.
详情

1.产品结构

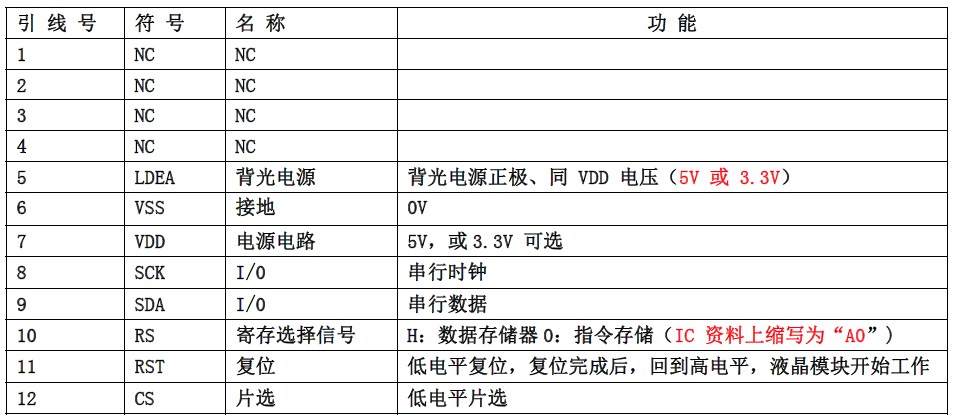

2.引脚功能


3.产品特点

1. 结构牢:背光带有挡墙,焊接式 FPC。
2. IC 采用矽创公司 ST7567,功能强大,稳定性好
3.功耗低: 不带背光 1mW(3.3V*0.18mA),带背光不大于 100mW(3.3V*30mA);

4. 显示内容:
   ● 64*64 点阵单色图片;
   ● 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 4字/行*4 行。

5.指令功能强:
6. 接口简单方便:采用 4 线 SPI 串行接口。
7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;

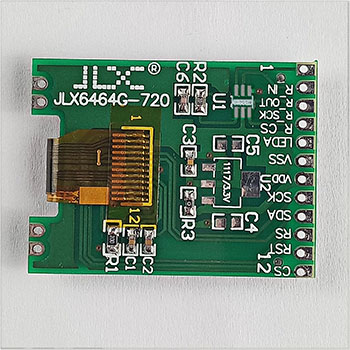

4.产品展示

JLX6464G-720-PN(不带字库)
