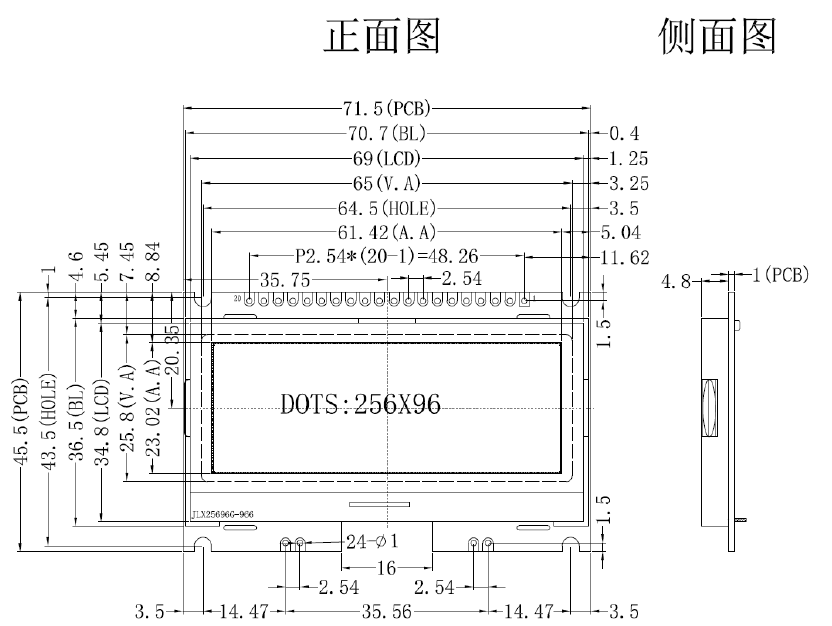

1.产品结构：

2.引脚功能：

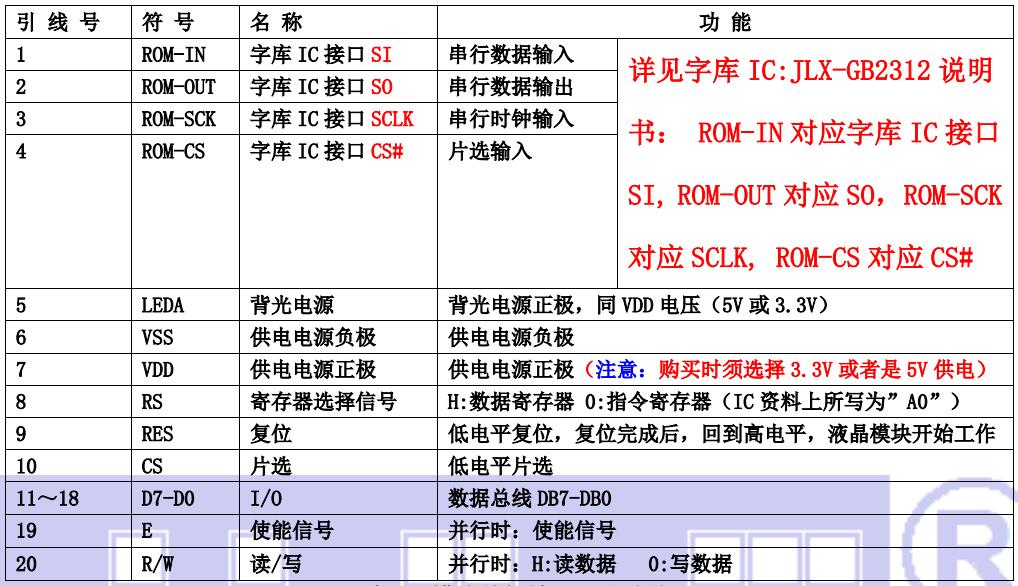

(1)并行时接口引脚功能

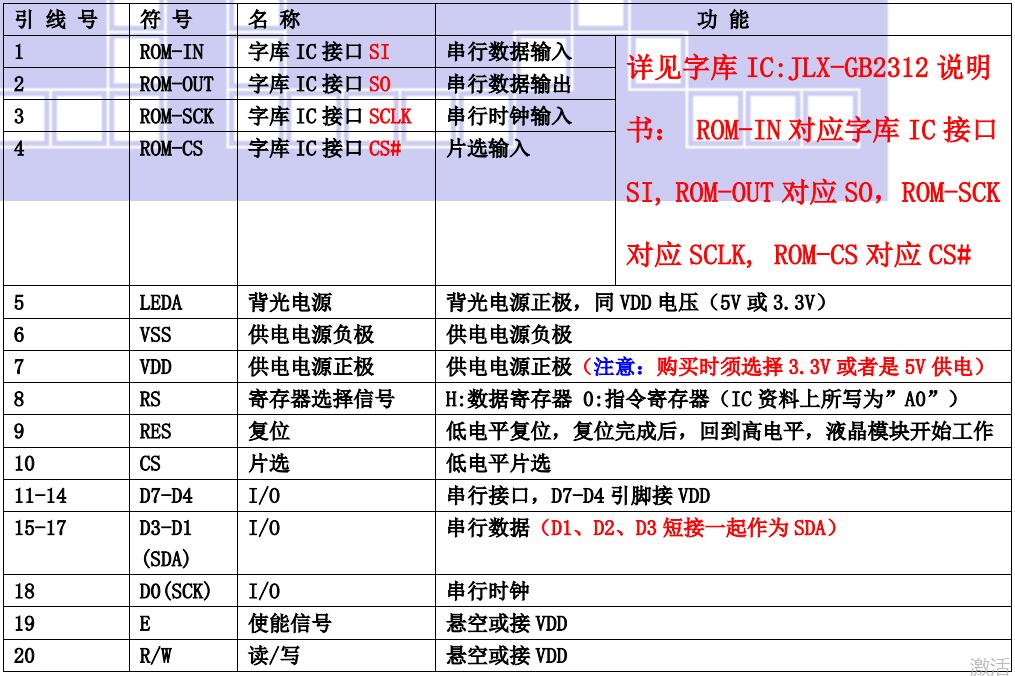

(2)模块的串行接口引脚功能

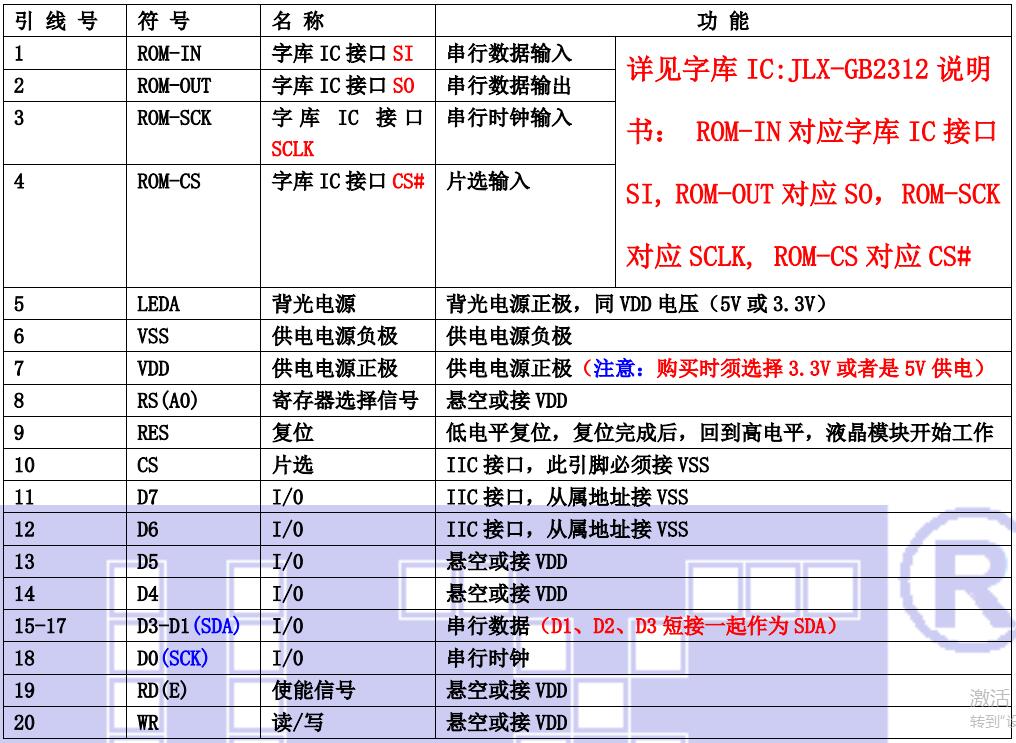

(3)模块的IIC 接口引脚功能

3.产品特点：

1. 结构牢。
2. IC 采用矽创公司ST75256,功能强大，稳定性好
3. 功耗低不带背光1mW（3.3V*0.3mA）,带背光不大于200mW（3.3V*60mA）;
4. 接口简单方便:可采用4 线SPI 串行接口、并行接口，I2C 接口。
5. 工作温度宽: -20℃∽+70℃；
6. 储存温度宽: -30℃∽+80℃；
7. 显示内容:
●256*96 点阵单色或4 灰度级图片;
●或显示8 个×3 行32*32 点阵的汉字;
●或显示10 个×4 行24*24 点阵的汉字;
●或显示16 个×6 行16*16 点阵的汉字;
●或显示其他的ASCII 码等;

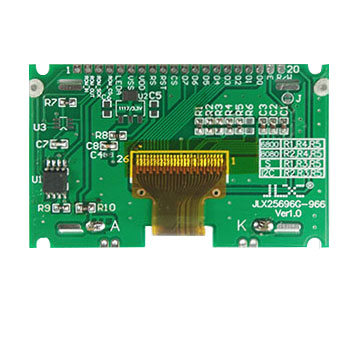

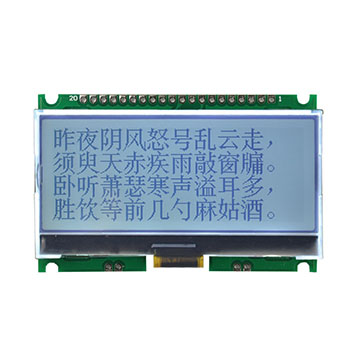

4.产品展示：

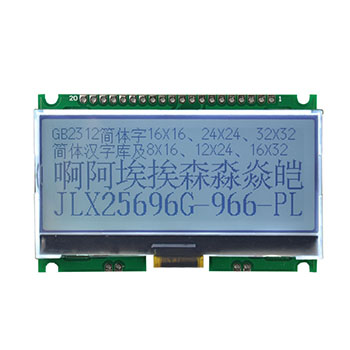

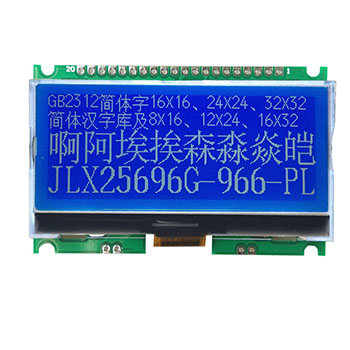

JLX25696G-966-PL（带大字库）
