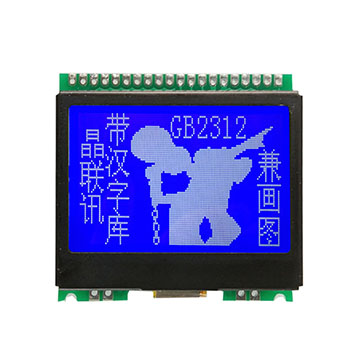

JLX12864G-09505-PC(带字库)
品名: 液晶模块

型号:JLX12864G-09505-PC(带字库)


点阵:128*64


外形尺寸:44.5*40.8*4.5mm

视窗尺寸:39.8*25.5mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST7567(驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.

详情

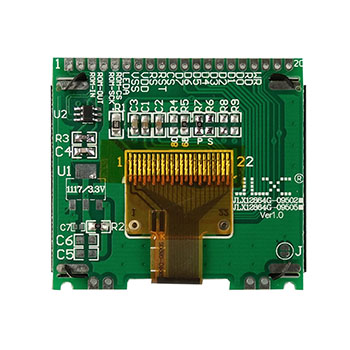

1.产品结构



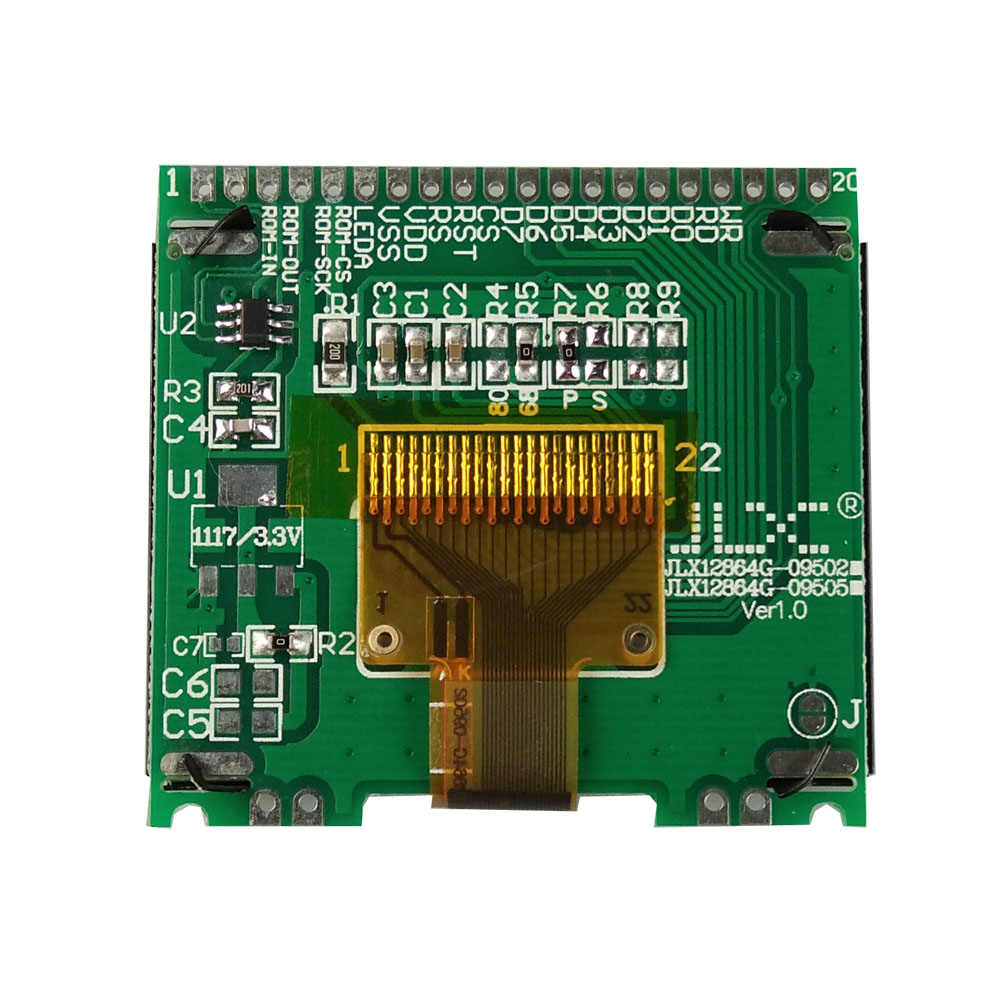

2.引脚功能

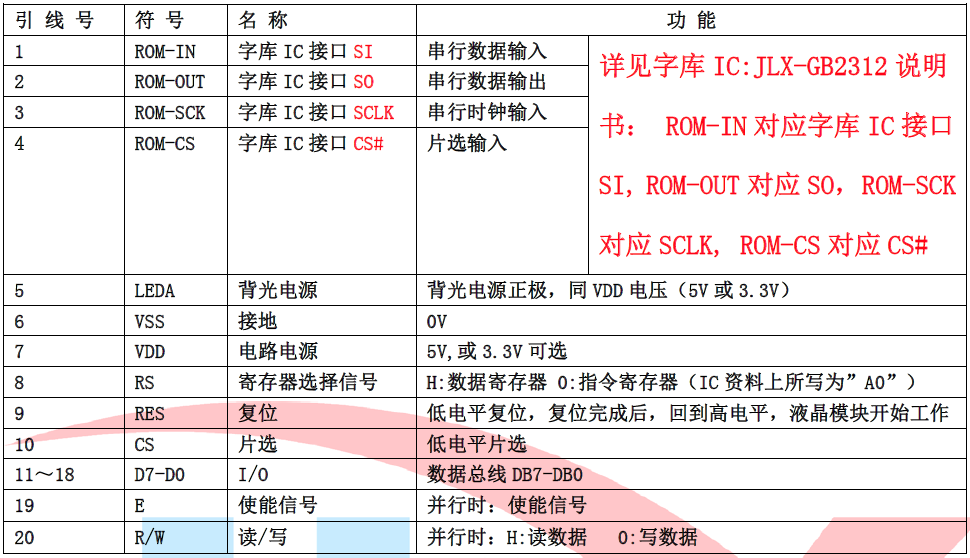

(1)并行时接口引脚功能

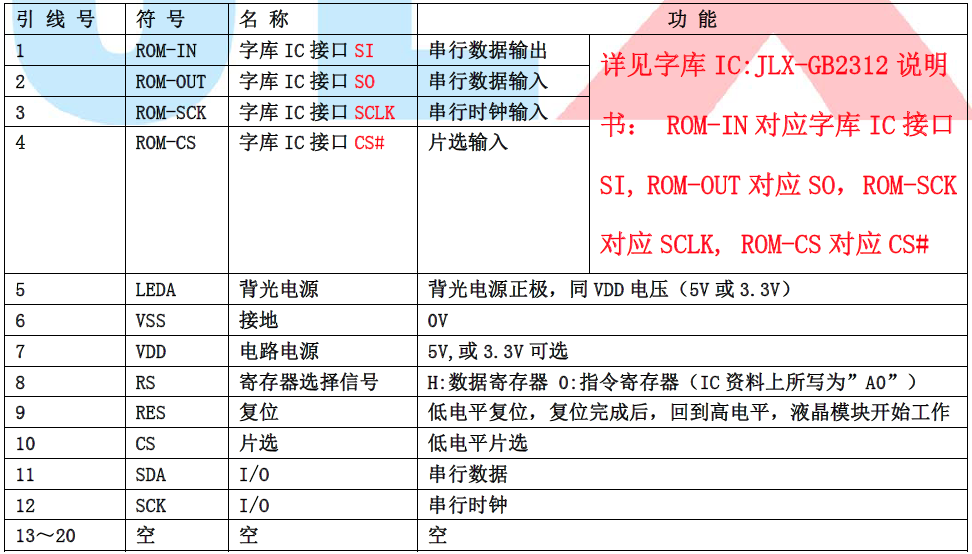

2串行时接口引脚功能



3.产品特点

1. 结构牢:带铁框;
2. IC 采用ST7567,功能强大,稳定性好
3. 功耗低: 不带背光1mW(3.3V*0.3mA),带背光不大于150mW(3.3V*45mA);
4. 显示内容:
     (1)128*64 点阵单色图片,或其它小于128*64 点阵的单色图片;
     (2)可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8 字*4 行;
     (3)按照12*12 点阵汉字来计算可显示10 字*4 行;
     (4)按照 8*16 点阵汉字来计算可显示16 字*4 行;
     (5)按照 5*8 点阵汉字来计算可显示21 字*8 行;
5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转180 度使用)。并口时:可以“读-改-写”;
6. 接口简单方便:采用4 线SPI 串行接口,或选择并口(6800 时序和8080 时序可选)。
7. 工作温度宽:-20℃ - 70℃;
8. 储存温度宽:-30℃ - 80℃;
