1.产品结构：

2.引脚功能：

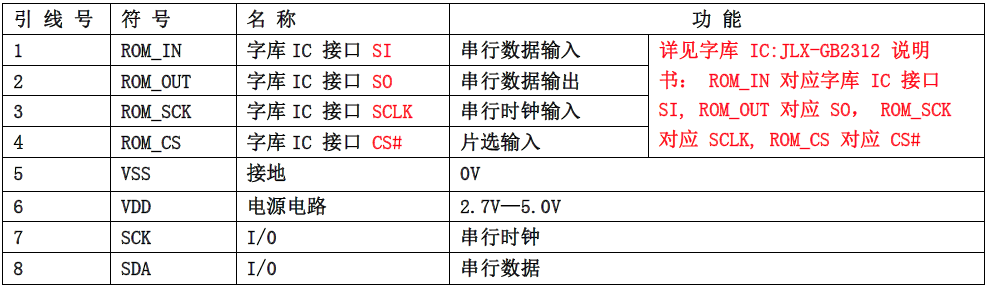

（1）IIC时接口引脚功能：

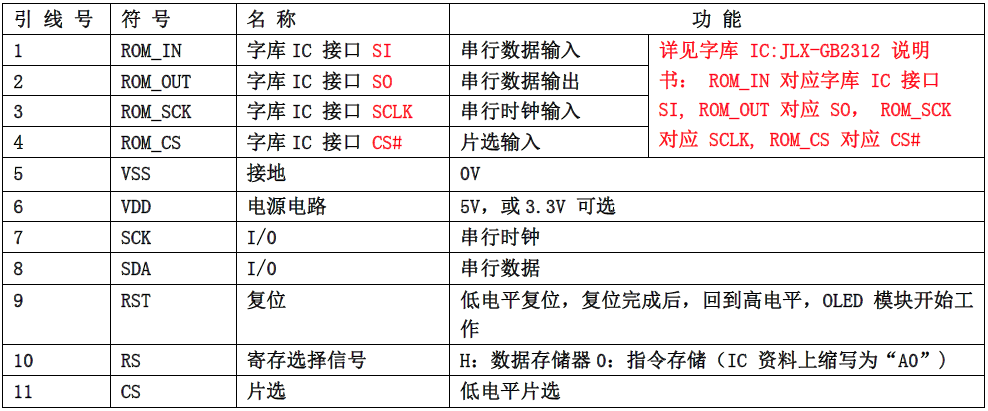

（2）串行时接口引脚功能：

3.产品特点：

1. 结构牢：焊接式FPC。
2. IC 采用SSD1315,功能强大，稳定性好
3. 功耗低。
4. 显示内容:
      ●128*64 点阵单色图片;
      ●可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可显示8字/行*4 行。
5. 指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;
6. 接口简单方便:采用IIC 接口或者串行接口。
7. 工作温度宽:-40℃ - 85℃;
8. 储存温度宽:-40℃ - 85℃;

4.产品展示：

JLX12864OLED-096X-PC-I（带字库，IIC接口）

JLX12864OLED-096X-PC-S（带字库，串行接口）
