1.产品结构：

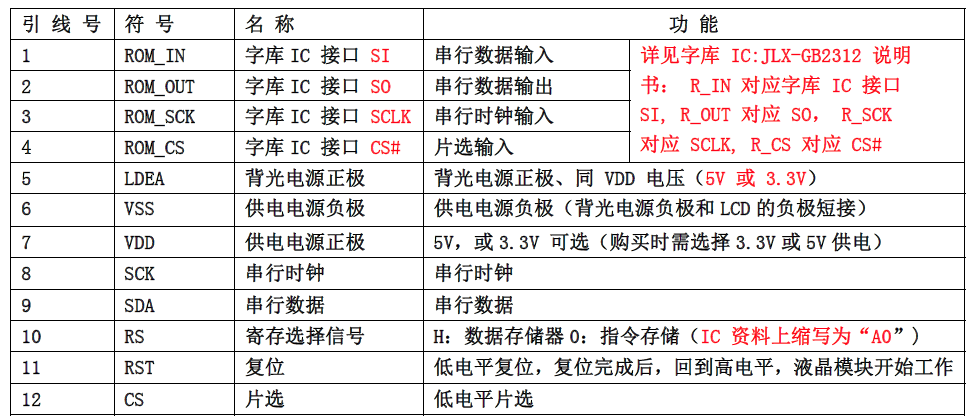

2.引脚功能：

3.产品特点：

1.结构牢：背光带有挡墙，焊接式FPC。
2. IC 采用ST7567A,功能强大，稳定性好
3. 功耗低: 不带背光1mW（3.3V*0.3mA）,带背光不大于140mW（3.3V*30mA）;
4. 显示内容:
     （1）96*64 点阵单色图片，或其它小于96*64 点阵的单色图片;
     （2）可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可
显示6 字*4 行；
     （3）按照 8*16 点阵汉字来计算可显示12 字*4 行；
     （4）按照 5*8 点阵汉字来计算可显示16 字*8 行；
5. 指令功能强;
6. 接口简单方便:采用4 线SPI 串行接口。
7.工作温度: -20℃∽+70℃；
8.储存温度: -30℃∽+80℃；

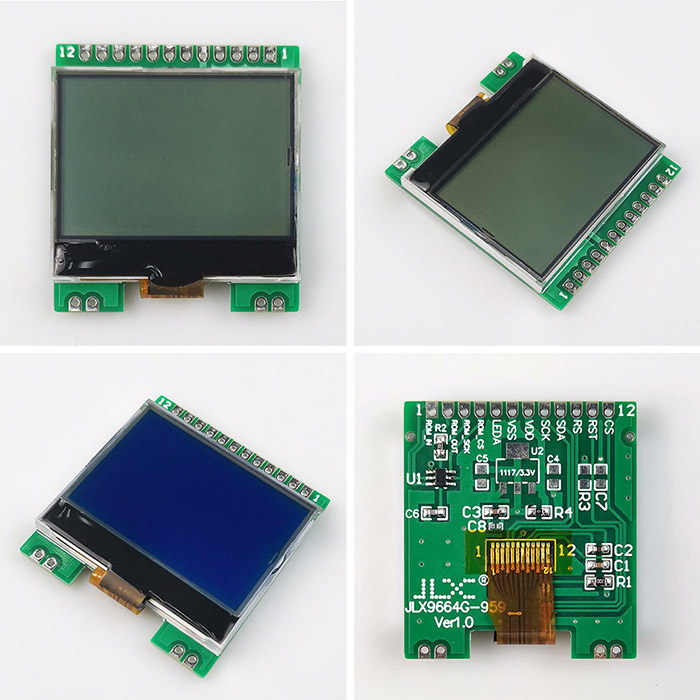

4.产品展示：

JLX9664G-959-PC（带字库）
