JLX256160G-956-PL(带大字库)
品名: 液晶模块

型号:JLX256160G-956-PL(带大字库)

点阵:256*160

外形尺寸:86*71.8*6mm

视窗尺寸:78.2*50.4mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256(驱动IC) +JLX-GB2312-3207(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.

详情

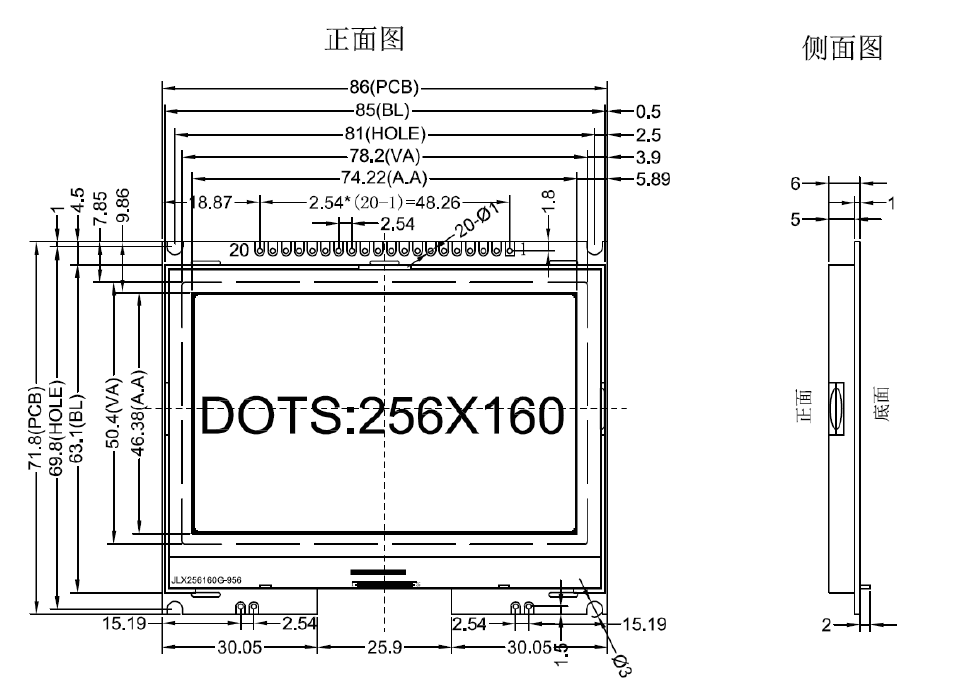

1.产品结构



2.引脚功能

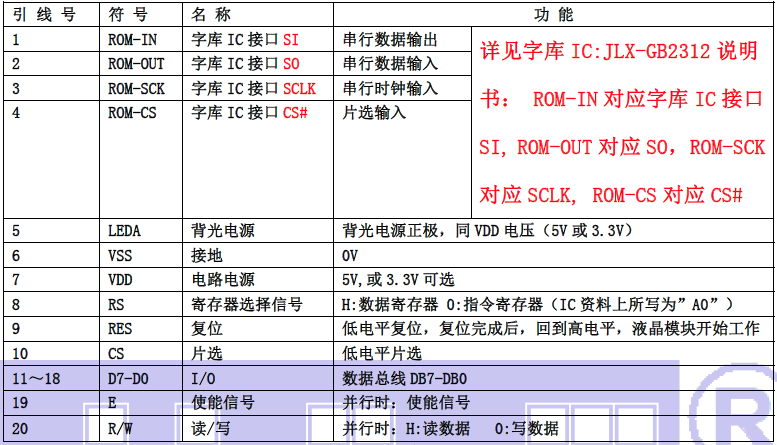

(1)并行接口引脚功能

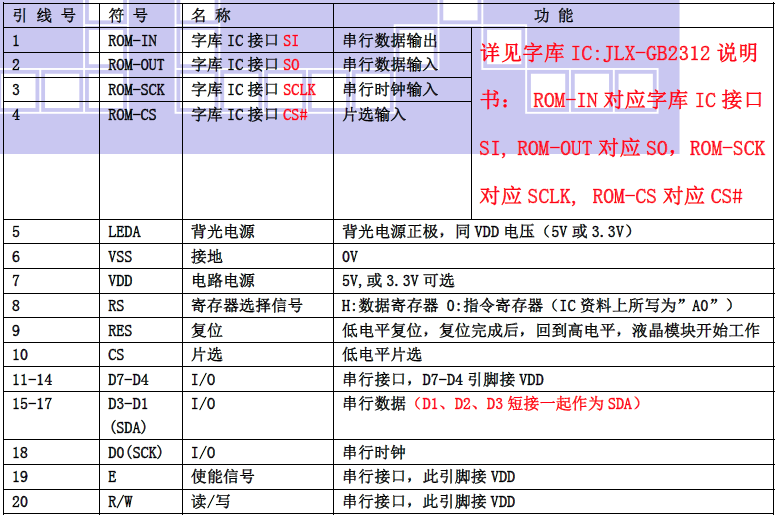

(2)串行接口引脚功能

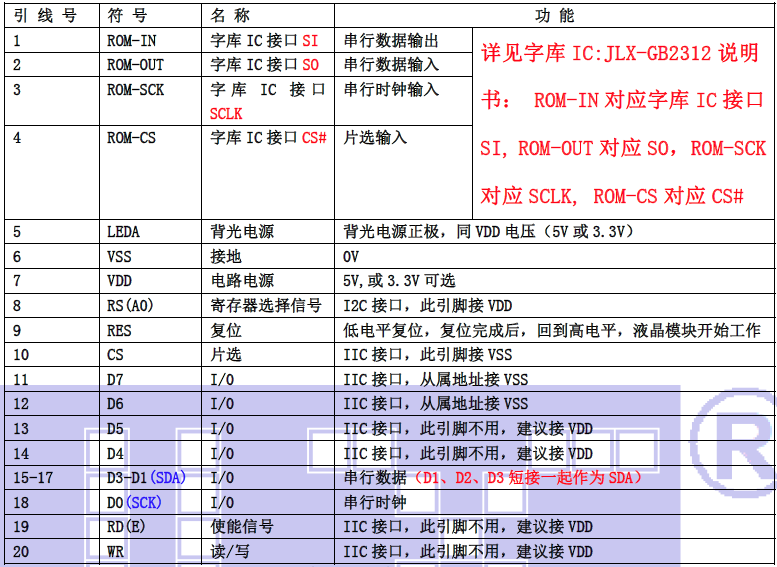

 (3)IIC 接口引脚功能



3.产品特点:

1. 结构牢。
2. IC 采用矽创公司 ST75256,功能强大,稳定性好
3.功耗低。
4.接口简单方便:可采用 4 线 SPI 串行接口、并行接口,I2C 接口。

5.工作温度:-20℃ - 70℃;
6.储存温度:-30℃ - 80℃;
7.显示内容:
256*160 点阵单色或 4 灰度级图片;
或显示 8 个×5 行 32*32 点阵的汉字;
或显示 10 个×6 行 24*24 点阵的汉字;
或显示 16 个×10 行 16*16 点阵的汉字;
或显示其他的 ASCII 码等;

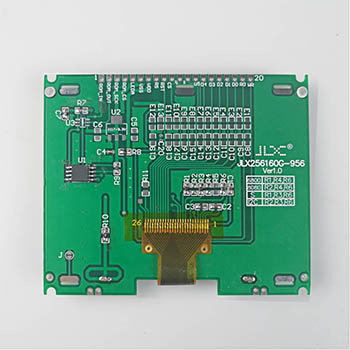

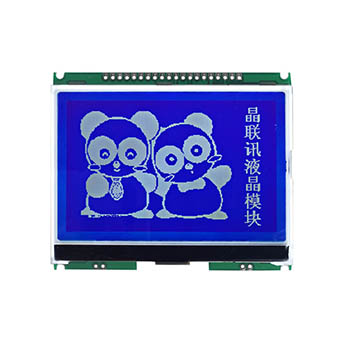

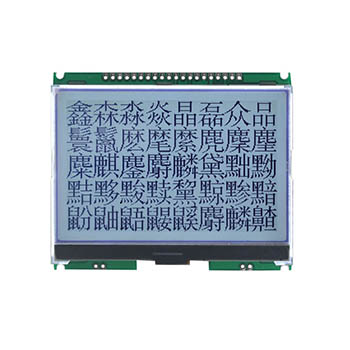

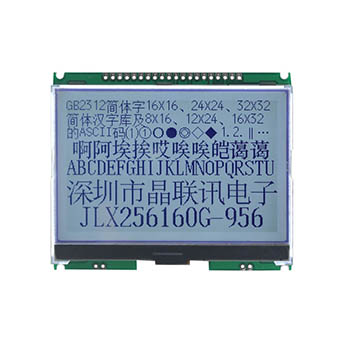

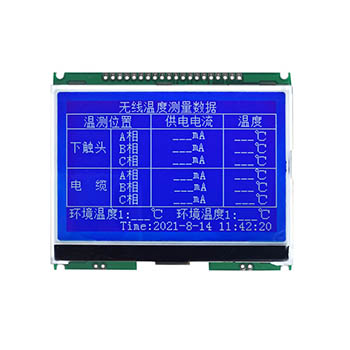

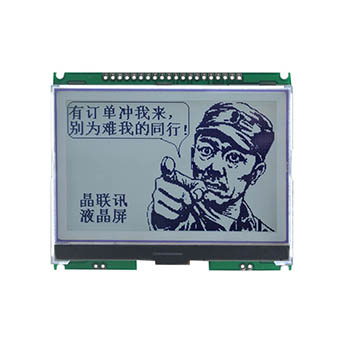

4.产品展示:




JLX256160G-956-PL(带大字库)
