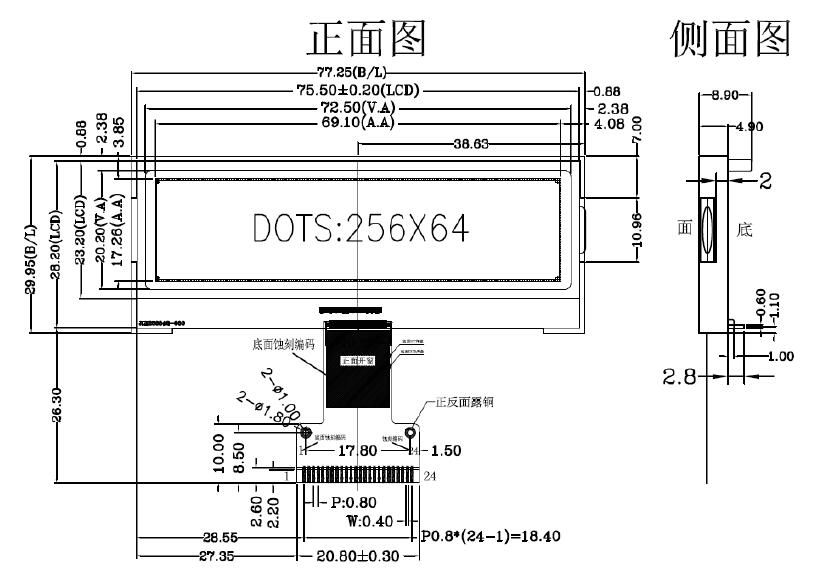

1.产品结构：

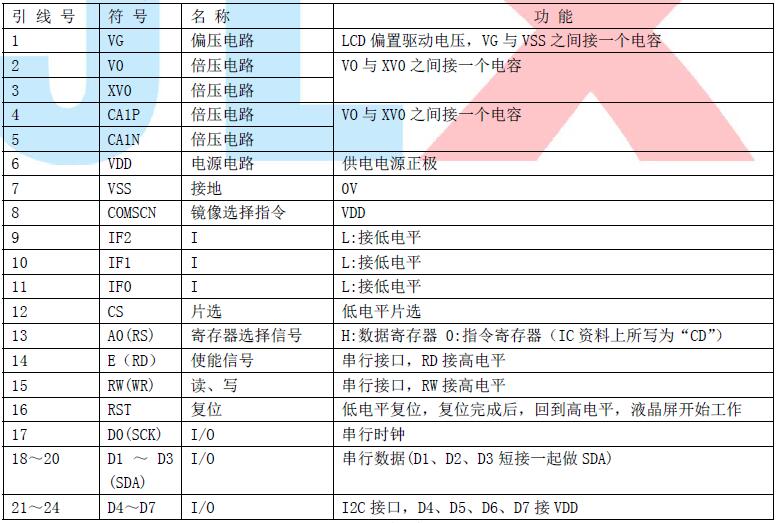

2.引脚功能：

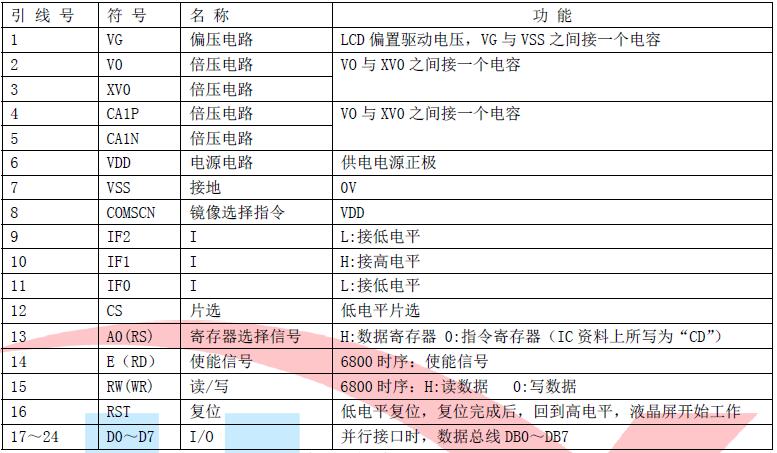

(1) 并行时接口引脚功能

(2)四线串行时接口引脚功能

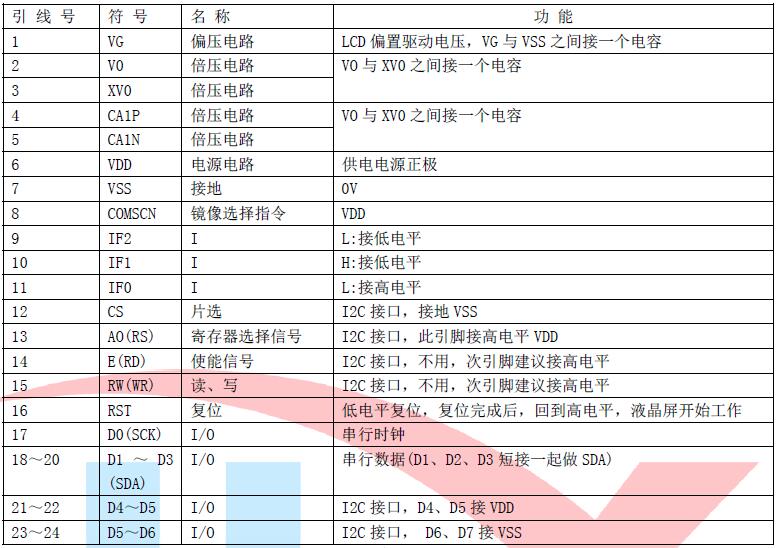

(3)I²C 总线时接口引脚功能

3.产品特点：

1. 结构牢：背光带有挡墙，焊接式 FPC。
2.IC 采用矽创公司 ST75256,功能强大，稳定性好
3. 功耗低: 不带背光 1mW（3.3V*0.3mA）,带背光不大于 250mW（3.3V*75mA）;

4.显示内容:

    （1） 256*64 点阵单色图片，或其它小于 256*64 点阵的单色图片;

    （2）可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 16 字*4 行；

    （3） 按照 12*12 点阵汉字来计算可显示 21 字*5 行；

    （4） 按照 8*16 点阵汉字来计算可显示 32 字*4 行；
    （5） 按照 5*8 点阵汉字来计算可显示 32 字*8 行；

5. 指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转 180 度使用）。
并口时：可以“读-改-写”;
6. 接口简单方便: 采用 4 线 SPI 串行接口，或选择并口（6800 时序和 8080 时序可选），或 I2C（I2C）接口。

7.工作温度:-20℃ - 70℃;

8.储存温度:-30℃ - 80℃;

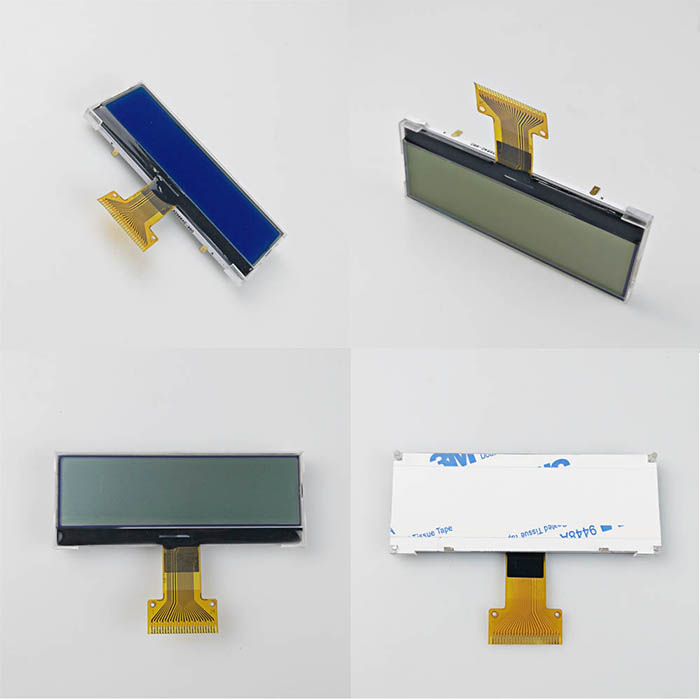

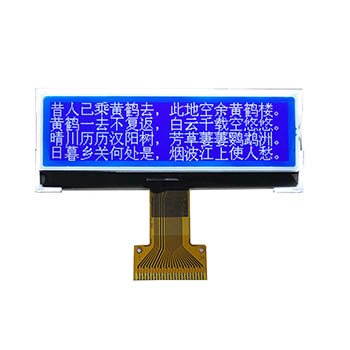

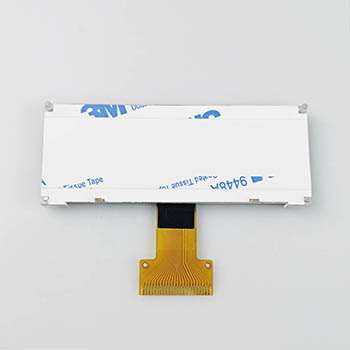

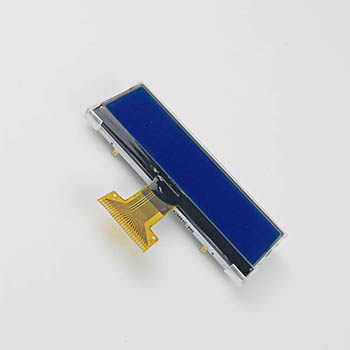

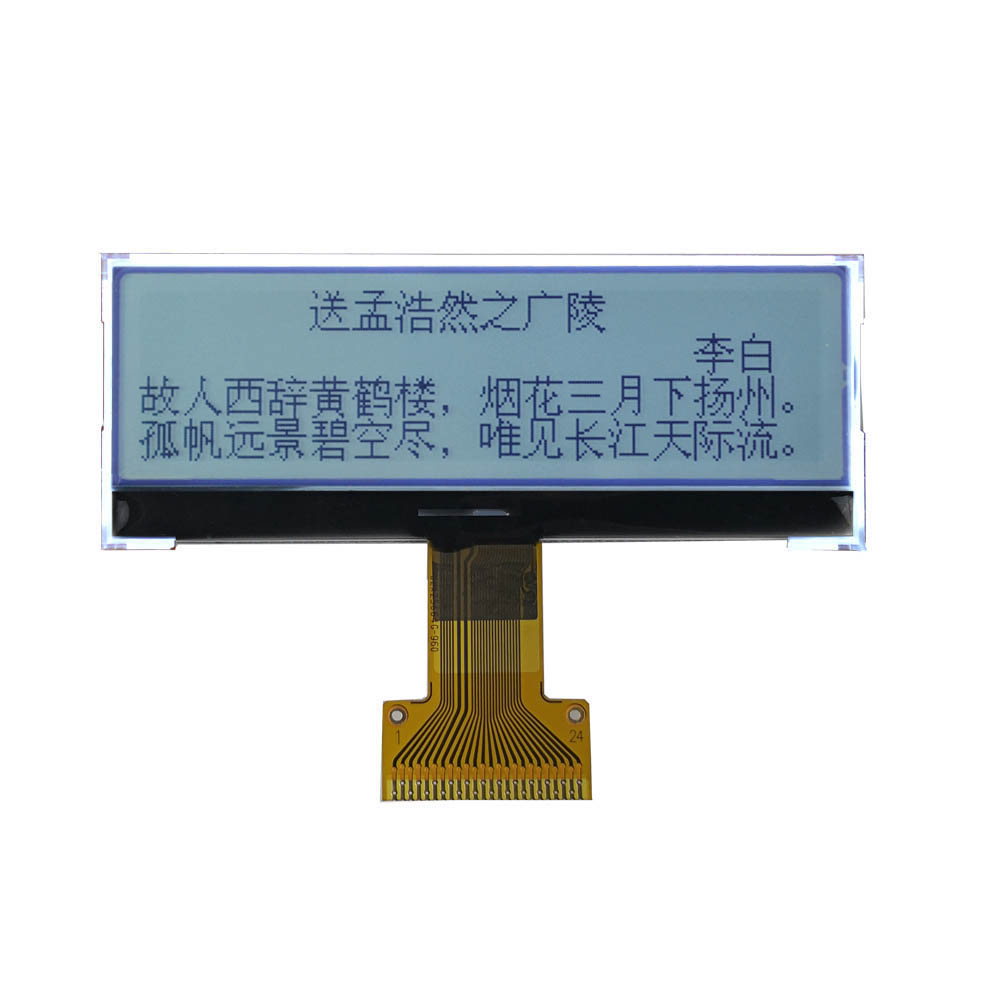

3.产品展示：

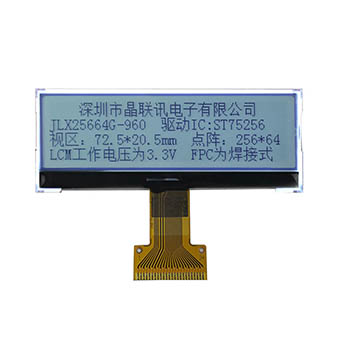

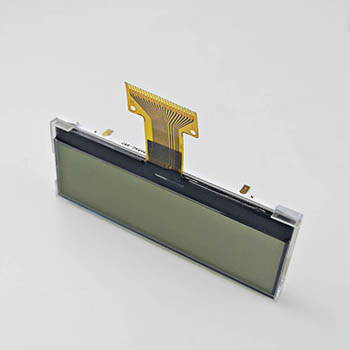

JLX25664G-960-BN(焊接式FPC)
