JLX19264G-933-BN(焊接式FPC)
品名: 液晶模块

型号:  JLX19264G-933-BN(焊接式FPC)

点阵:192*64

外形尺寸:65.36*31.96*5mm

视窗尺寸:60.6*22.2mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST7525-G4

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

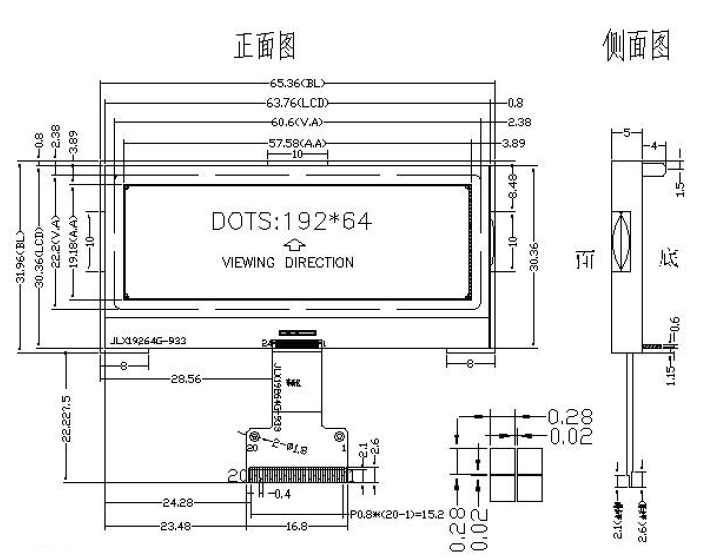

1.产品结构

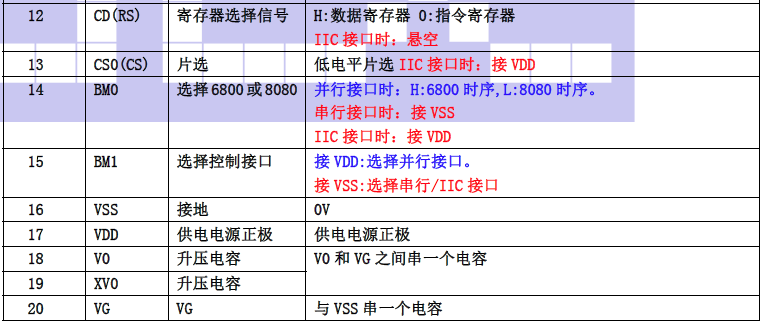

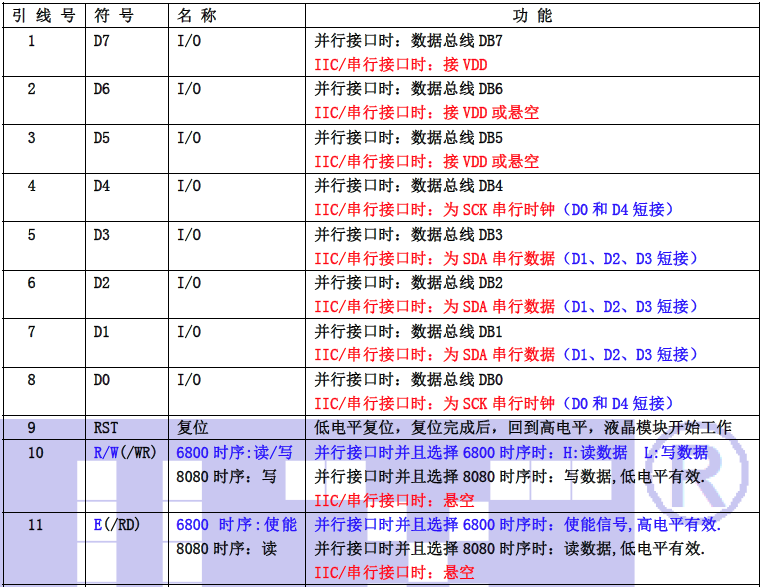

2.引脚功能




3.产品特点

2.1 结构轻、薄、带背光、焊接式FPC。
2.2 IC 采用ST7525,功能强大,稳定性好
2.3 功耗低:当电压为3.3V 时,功耗低:不带背光1.32mW(3.3V*0.4mA),带背光不大于333mW
(3.3V*100.4mA);
2.4 显示内容:
(1)192*64 点阵单色图片,或其它小于192*64 点阵的单色图片;
(2)可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可
显示12 字*4 行;
(3)按照 8*16 点阵汉字来计算可显示24 字*4 行;
(4)按照 5*8 点阵汉字来计算可显示32 字*8 行;
2.5 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转180 度使用)。
2.6 接口简单方便:并行、串行、IIC 接口;
2.7 工作温度宽:-20℃ - +70℃;
2.8 储存温度宽:-30℃ - +80℃;

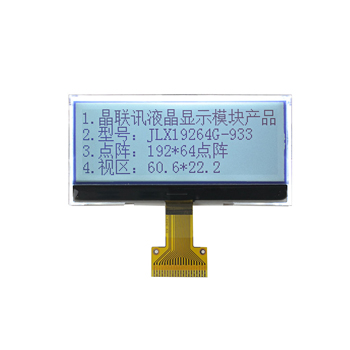

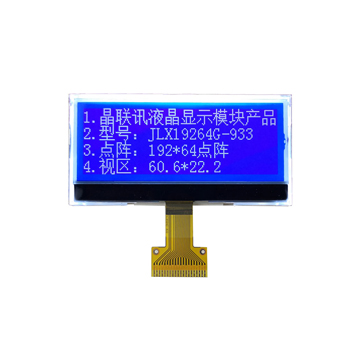

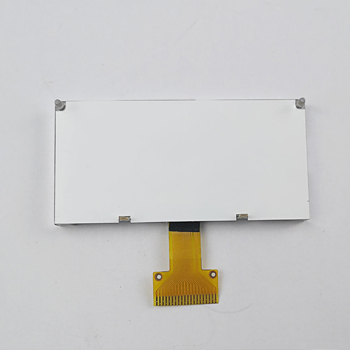

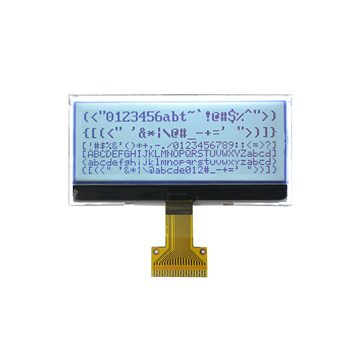

4.产品展示



 JLX19264G-933-BN(焊接式FPC)
