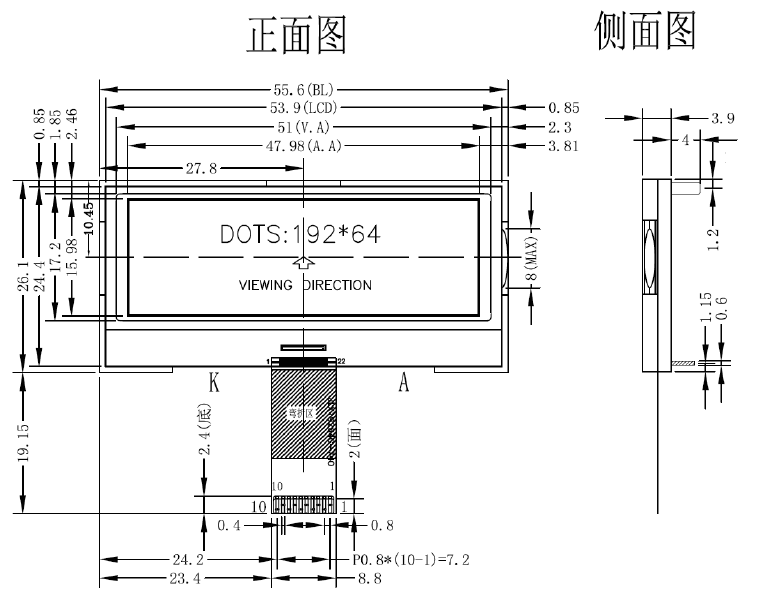

1.产品结构：

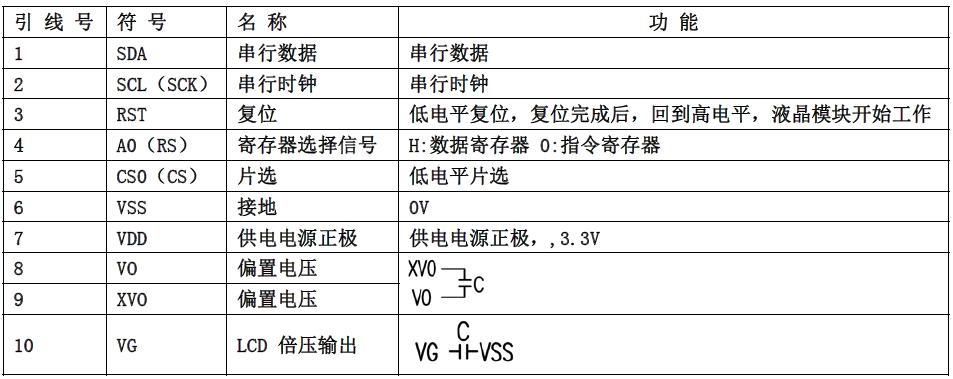

2.引脚功能：

3.产品特点：

1.结构牢：背光带有挡墙，焊接式FPC。
2. IC 采用ST7525-G4,功能强大，稳定性好
3. 功耗低: 不带背光1mW（3.3V*0.34mA）,带背光不大于101mW（3.3V*30mA）;
4.显示内容:
     （1）192*64 点阵单色图片，或其它小于192*64 点阵的单色图片;
     （2）可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可
显示12 字*4 行；
     （3）按照 8*16 点阵汉字来计算可显示24 字*4 行；
     （4）按照 5*8 点阵汉字来计算可显示32 字*8 行；
5. 指令功能强;
6.接口简单方便:采用4 线SPI 串行接口。
7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;

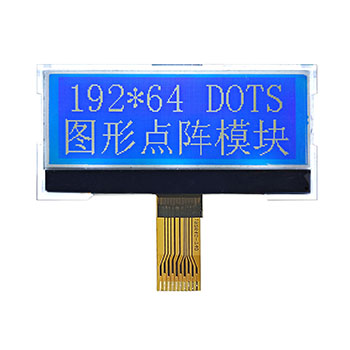

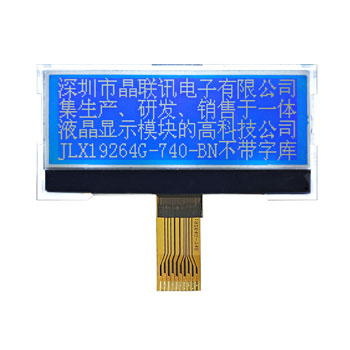

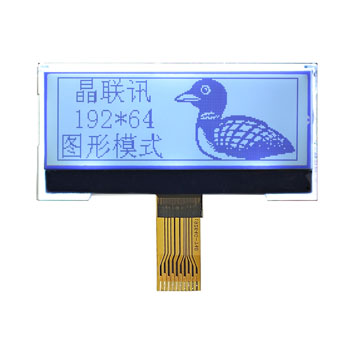

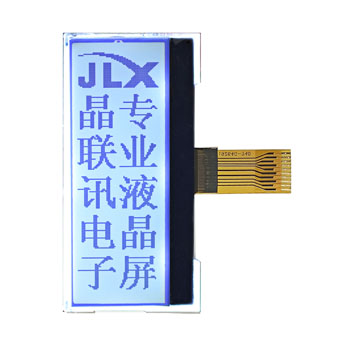

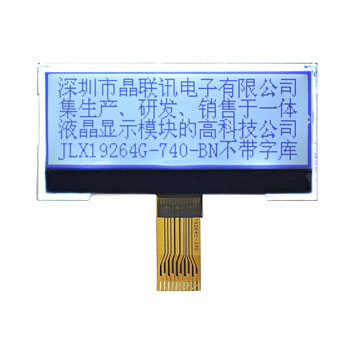

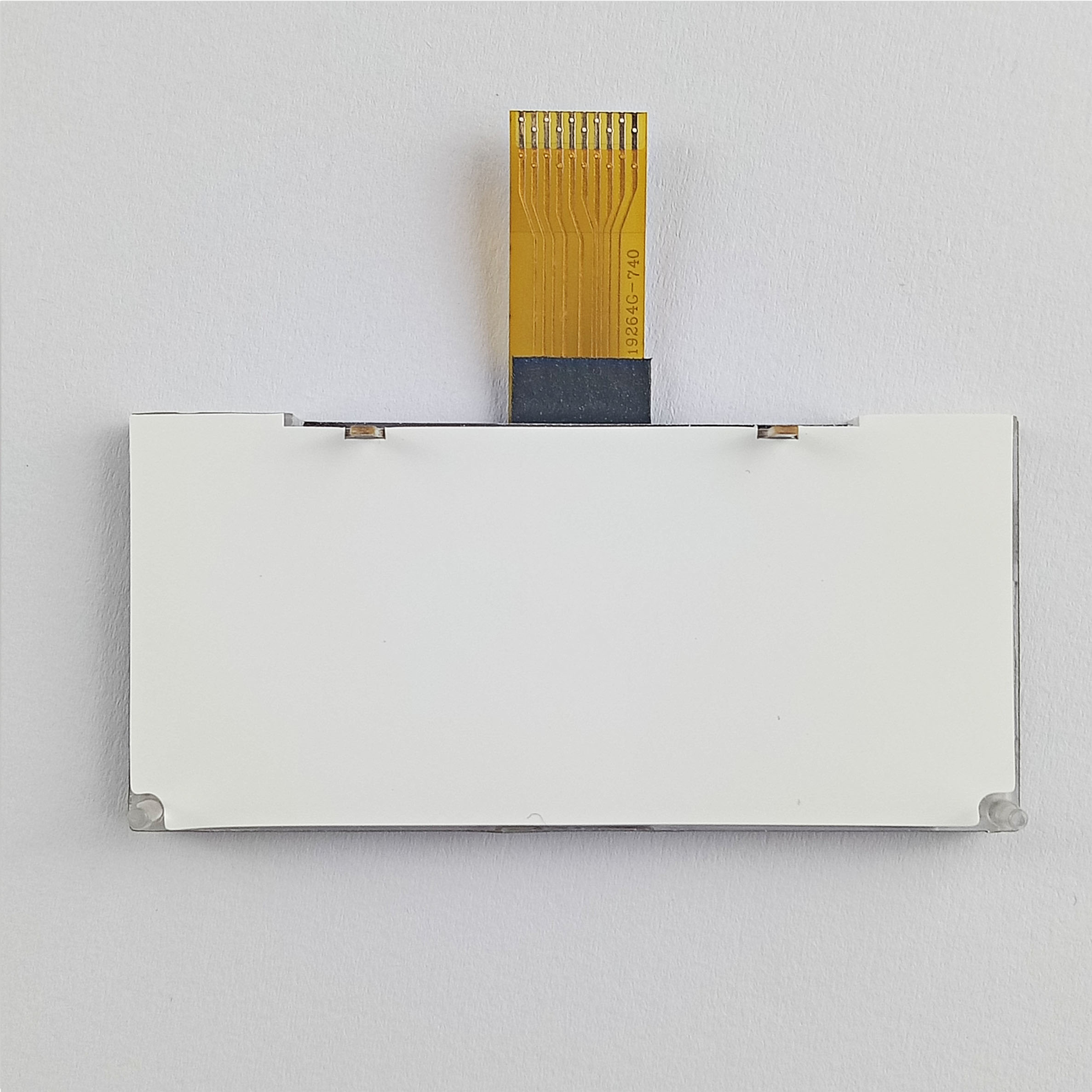

4.产品展示：

 JLX19264G-740-BN(焊接式FPC)
