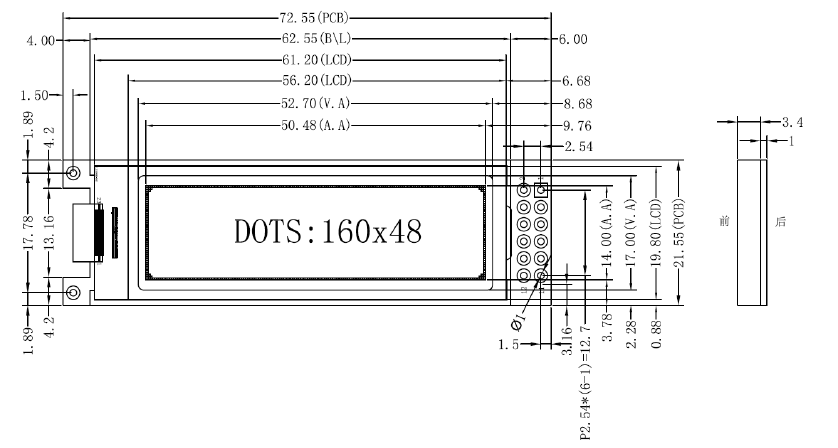

1.产品结构：

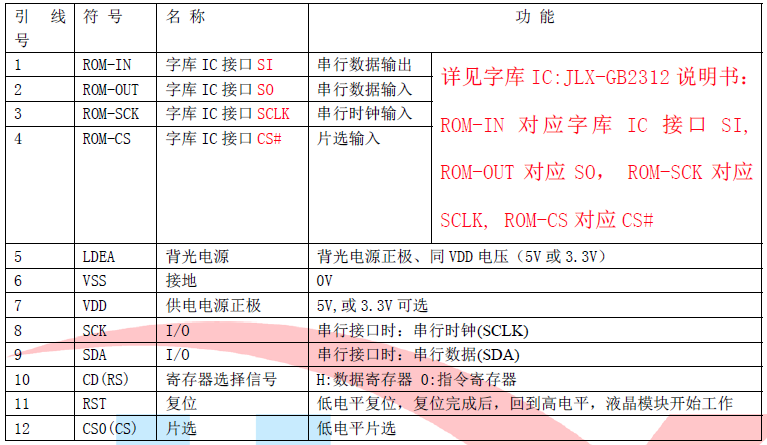

2.引脚功能：

3.产品特点：

1. 结构轻、薄、带背光、焊接式FPC、省去购买连接座的成本
2. IC 采用UC1604c,功能强大，稳定性好
3. 功耗低:当电压为3.3V 时，功耗低：不带背光1mW（3.3V*0.3mA）,带背光不大于100mW
（3.3V*30mA）;
4. 显示内容:
     （1）160*48 点阵单色图片，或其它小于160*48 点阵的单色图片;
     （2）可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可
显示10 字*3 行；
     （3）按照12*12 点阵汉字来计算可显示13 字*3 行；
     （4）按照 8*16 点阵汉字来计算可显示20 字*3 行；
     （5）按照 5*8 点阵汉字来计算可显示32 字*6 行；
5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转180 度使用）。
6. 接口简单方便: 采用4 线SPI 串行接口。
7. 工作温度:-20℃ - +70℃;
8. 储存温度:-30℃ - 80℃;

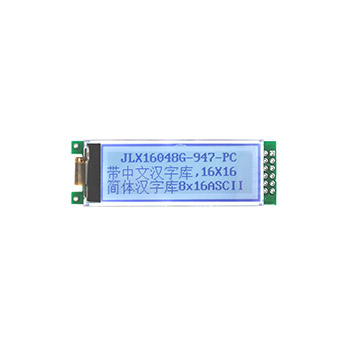

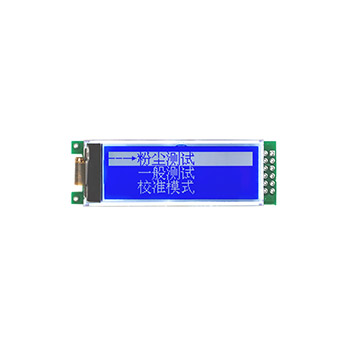

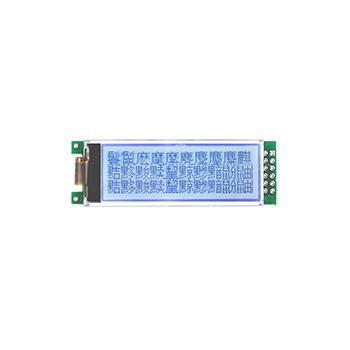

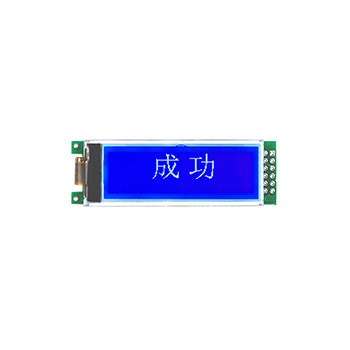

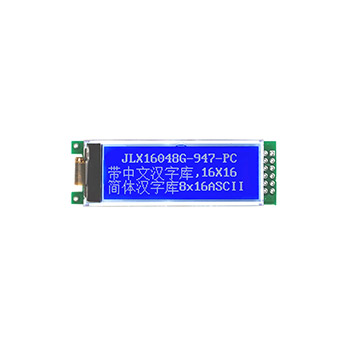

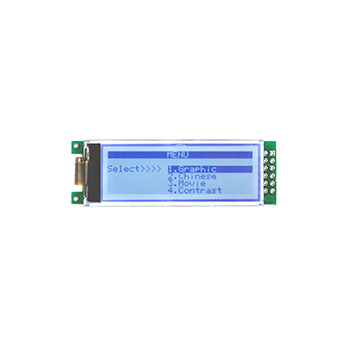

4.产品展示：

JLX16048G-947-PC（带字库）
