液晶模块的分类

1. 液晶模块的分类办法：

（1）按显现内容分类; （2）按液晶驱动IC与液晶屏的组合构造来分类;

2. 按显现内容分类如下：

（1）段码型; （2）字符型; （3）图像型模块

•段码型模块：即显现内容以段码型为主的液晶模块。

1.段码型

显示内容以段码型为主的液晶模块。

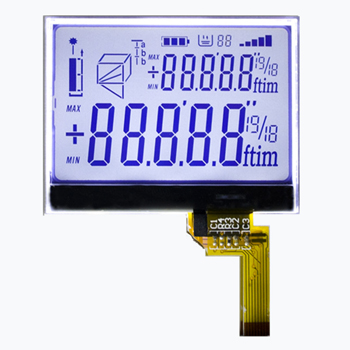

晶联讯电子：JLX8039

2.字符型

显示内容为ASCII码字符及日文等。一般字符型显示字符每行有8～40个字不等，共有1到4行字符不等，分别组成1601（16字1行），1602（16字2行），2004（20字4行）等字符型模块。每个字符由5x7点阵组成。

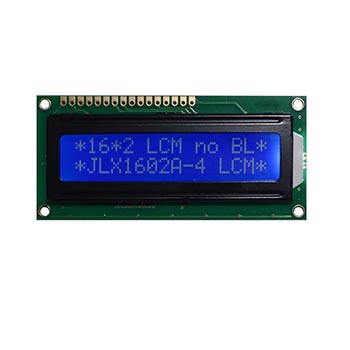

晶联讯电子:JLX1602A-4

3.图像型

显示内容由多行多列的点阵像素组成，可显示文本、图像或同时显示文本和图像。

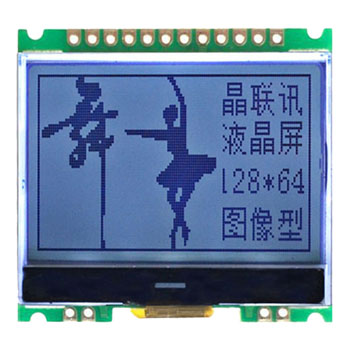

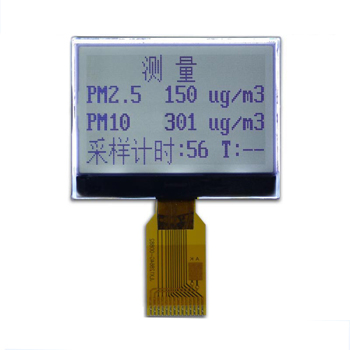

晶联讯电子:JLX12864G-086-P(可带字库)

3.按液晶驱动IC与液晶屏的组合构造来分类如下：

（1）SMT型  ; （2）COB型; （3）COG型; （4）TAB型; （5）COF型;

SMT

是英文"Surface mount technology"的缩写即表面安装技术，这是一种较传统的安装方式。其优点是可靠性高，缺点是体积大，成本高，限制LCM的小型化。

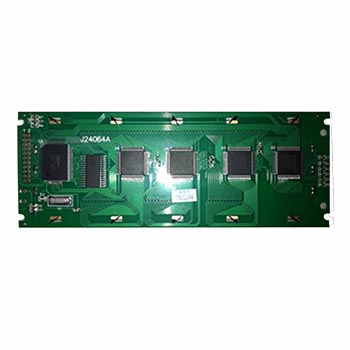

晶联讯电子：JLX24064A-1

COB

是英文"Chip On Board"的缩写，即芯片被邦定（Bonding）在PCB上，这样可大大地减少模块体积，同时在价格方面也可降低成本。由于IC制造商在LCD控制及相关芯片的生产上正在减小QFP（SMT型IC的一种，四边都有脚的那种）封装的产量，因此，在今后的产品中传统的SMT方式将被逐步取代。

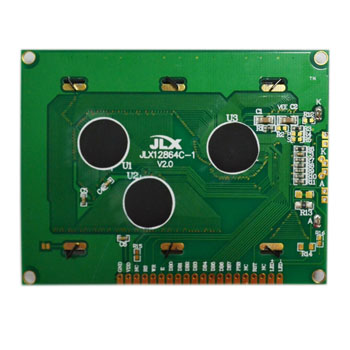

晶联讯电子:JLX12864C-1

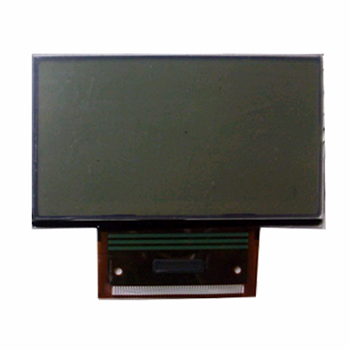

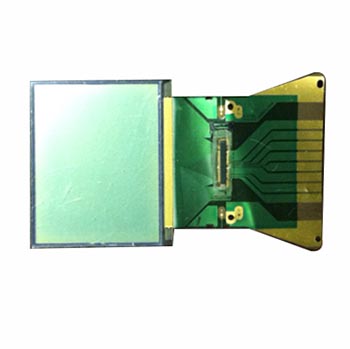

是英文“Chip On FPC”的缩写 即芯片被直接安装在FPC上。这种连接方式出现过一段时间，但不久即遭淘汰。这种连接方式有两个大的缺点：价格贵，可靠性差（IC与FPC连接处易脱落
